Cbr Test Cihazı
Dijital CBR Test Cihazı, otoyol yapımında kullanılan küçük boyutlu temel ve alt-temel malzemelerinin CBR değerlerini ve kohezyonlu malzemelerin mukavemetini laboratuvar ortamında belirlemek için tasarlanmıştır.
Cihaz, sağlam ve dayanıklı iki kolonlu bir gövdeden ve elektromekanik olarak yüksekliği ayarlanabilen üst kirişten oluşmaktadır.
CBR Test Cihazı, uygulanan yükü ve piston penetrasyonunu önceden belirlenmiş aralıklarla ölçmek için penetrasyon pistonunu toprak numunesine sabit bir hızda yüklemek için tasarlanmıştır.

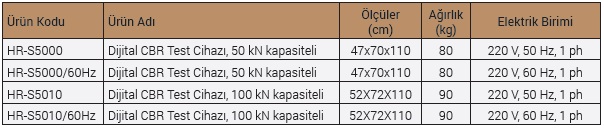

50 kN ve 100 kN kapasiteli iki modeli mevcuttur. Test hızı BS Testleri için 1.0 mm/dakika ve ASTM/EN/AASHTO Testleri için 1.27 mm/dak.’ya ayarlanabilmektedir.
Yükleme plakasının hız ayarı, dijital okuma ünitesinden kontrol edilmektedir.
Güvenlik için, alt plakanın yukarı ve aşağı hareketi, devre kesme anahtarı ile sınırlandırılmıştır.
Ölçüm sistemi, stabilite değerlerini okuyabilmek için üst kirişe bağlanmış gövde kapasitesine bağlı olarak 50 kN yada 100 kN kapasiteli Yük Hücresi ve 25 mm Uzama Sensöründen oluşmaktadır.

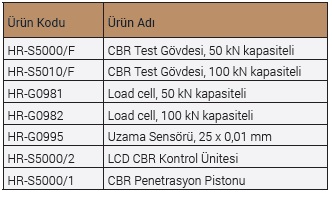

LCD Kontrol Ünitesi, gövde kapasitesine bağlı olarak 50 kN yada 100 kN kapasiteli Yük Hücresi, 25 x 0.01 mm Uzama Sensörü, CBR Penetrasyon Pistonu ile birlikte verilmektedir.
Cihaz, sağlam ve dayanıklı iki kolonlu bir gövdeden ve elektromekanik olarak yüksekliği ayarlanabilen üst kirişten oluşmaktadır.
CBR Test Cihazı, uygulanan yükü ve piston penetrasyonunu önceden belirlenmiş aralıklarla ölçmek için penetrasyon pistonunu toprak numunesine sabit bir hızda yüklemek için tasarlanmıştır.
50 kN ve 100 kN kapasiteli iki modeli mevcuttur. Test hızı BS Testleri için 1.0 mm/dakika ve ASTM/EN/AASHTO Testleri için 1.27 mm/dak.’ya ayarlanabilmektedir.
Yükleme plakasının hız ayarı, dijital okuma ünitesinden kontrol edilmektedir.
Güvenlik için, alt plakanın yukarı ve aşağı hareketi, devre kesme anahtarı ile sınırlandırılmıştır.
Ölçüm sistemi, stabilite değerlerini okuyabilmek için üst kirişe bağlanmış gövde kapasitesine bağlı olarak 50 kN yada 100 kN kapasiteli Yük Hücresi ve 25 mm Uzama Sensöründen oluşmaktadır.
LCD Kontrol Ünitesi, gövde kapasitesine bağlı olarak 50 kN yada 100 kN kapasiteli Yük Hücresi, 25 x 0.01 mm Uzama Sensörü, CBR Penetrasyon Pistonu ile birlikte verilmektedir.
EN 13286-47, BS 1377:4, ASTM D1883, AASHTO T193, NF P94-078, UNI CNR 10009
