Çimento Basma-Eğilme Test Presi
HİRA Otomatik Çimento Eğilme/Basma Test Presi, 40x40x160 mm harç prizma kalıplarının Eğilme Testlerinin ve Eğilme Testlerinden sonra 40x40mm parçaların yada 50x50 mm ve 70,7 mm harç küplerinin Basma Testlerinin güvenilir ve tutarlı bir şekilde test edilmesi için tasarlanmıştır.
Cihaz, yukarıda yazılan tüm EN, ASTM ve BS standartlarına ve aynı zamanda operatörün güvenliği ve sağlığı açısından CE normlarına da uygun olarak üretilmektedir.

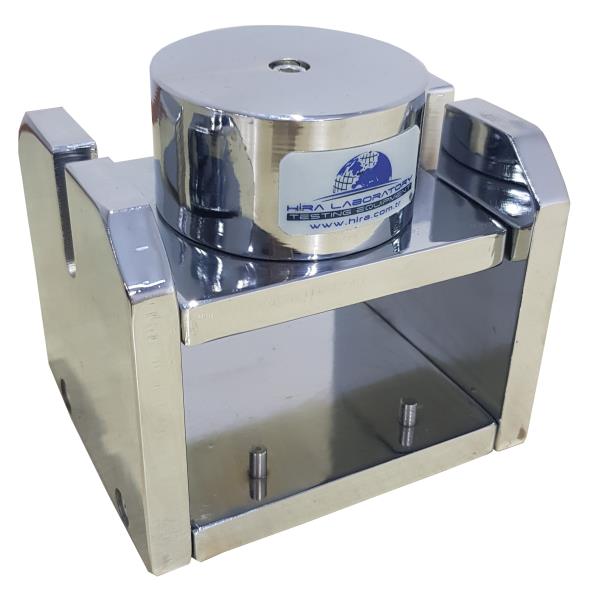

Basma ve Eğilme Jigleri, ara mesafe parçaları ve de takılıp çıkarılabilen şeffaf ön ve arka kapılar (fabrikada monte edilmelidir) ayrıca sipariş edilmelidir.
Otomatik Çimento Eğilme/Basma Test Presi, deneyimsiz operatörlerin bile kullanabilmesine olanak tanır.
Yapılması gereken işlemler oldukça basit olup, aşağıdaki gibidir;
İki kolonlu Yükleme Gövdesi,
Otomatik Hidrolik Güç Ünitesi,
Dijital Veri Toplama ve Kontrol Sistemi,
Üst Plaka (oynarbaşlıklı),
Alt Plaka,
Aşırı yüklemeyi önlemek için Maksimum Basınç Valfleri,
Piston hareket mesafesini sınırlayan Limit Anahtarı,
Yazılım ve Ethernet Kablosu.
Çimento Eğilme & Basma Yükleme Gövdesi
Yükleme Gövdesinde, yüksek hassasiyetli yük ölçümleri alabilmek için 15 kN ve 250 kN yüksek kaliteli Yük Hücreleri kullanılmaktadır.

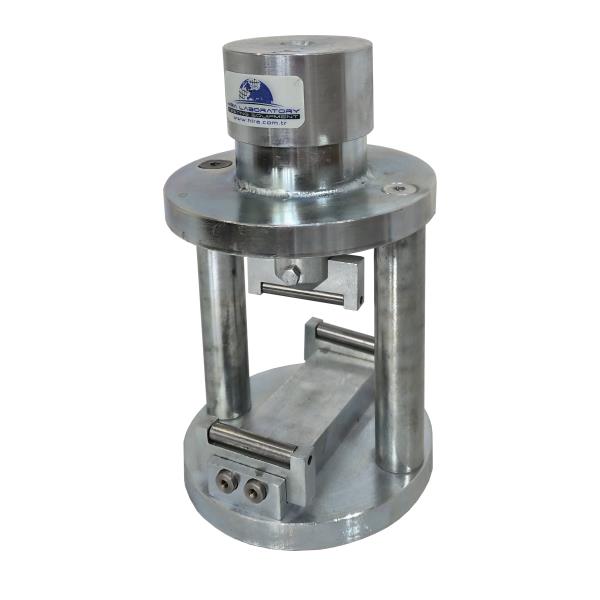

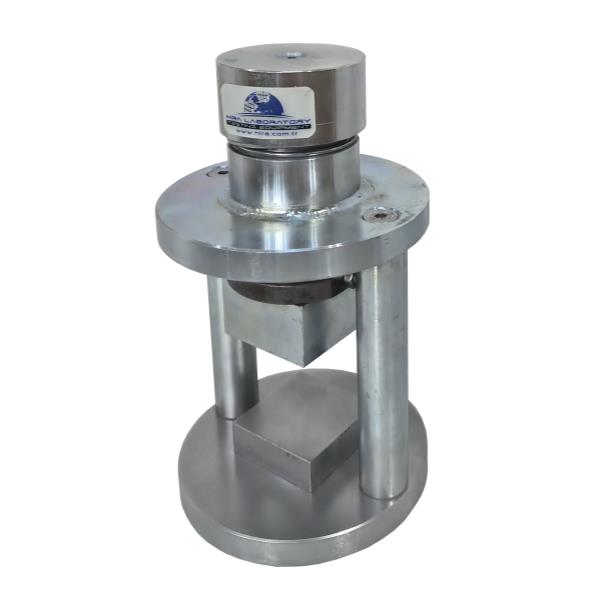

Tüm gövdeler ∅ 165 mm plakalara sahiptir ve uygun Eğilme yada Basma Jigleri ile birlikte kullanılmalıdır.
Üst Plakalar
Yüksek kaliteli çelikten imal edilen Üst Plakalar sertleştirilmiş (53 HRC den fazla), düzleştirilmiştir.
Basınç Plakaları ve İlâve Başlıkların Yüzey Pürüzlülük Değeri 3,2 um'dir.
Ara Mesafe Parçaları
Çerçevelerin modüler tasarımı sayesinde, uygun boyut, yük ve hıza sahip herhangi bir numune, plakalar arasındaki mesafe azaltılarak her iki kısımda da test edilebilmektedir.
Yükleme Silindiri Parçaları & Limit Anahtarı
Yükleme Gövdelerinde tek yönlü hareket eden bir piston mevcuttur. Piston çapları cihazın kapasitesine göre değişiklik göstermektedir.
Maksimum piston hareket mesafesi 50 mm’dir. Aşırı yüklemeye karşı Cihazda Piston hareket mesafesini sınırlayan Limit Anahtarı mevcuttur.
HİDROLİK GÜÇ ÜNİTESİ VE DİJİTAL VERİ TOPLAMA & KONTROL SİSTEMİ
Hidrolik Güç Ünitesi
Otomatik Hidrolik Güç Ünitesi, çift kademeli pompaya sahiptir.
Dijital Okuma Ünitesi tarafından kontrol edilerek, yükleme gövdesinde gerekli basıncın sağlanması için yağı, pistona kontrollü bir şekilde aktarmak üzere dizayn edilmiştir.
Oldukça sessiz olan Güç Ünitesi, 0,05 ile 2.4 kN/sn arasında ±5% hassasiyetle yükleme yapabilmektedir.
Hızlı Yükleme Pompası ve Aşırıyı yüklemeyi önlemek için Emniyet valfi (maksimum basınç valfi) cihaz ile birlikte standart olarak verilmektedir.
Çift Kademeli Pompa
Çift Kademeli Pompa iki gruptan meydana gelmektedir.
Yüksek basınçlı radyal piston pompası test için gerekli olan yüksek basınçlı yağı sağlamaktadır.
Hızlı yükleme pompası sayesinde Cihaz, otomatik olarak hızlı bir şekilde yükleme yapmaya başlar, numune üst plakaya temas ettiğinde hızlı yaklaşım sona erer ve kullanıcı tarafından seçilen hızda yükleme devam eder ve numune kırıldığında otomatik olarak durur. Bu da kullanıcının kısa zamanda birçok deney yapabilmesine olanak sağlamaktadır.
Motor
Motor inventörü tarafından kontrol edilen AC motor, Çift kademeli pompayı çalıştırmaktadır. Yağ akışındaki değişim, motorun dönüş hızının değişmesi ile gerçekleştirilir.
Sistemin maksimum çalışma basıncı 400 bar’dır.
Dağıtım Bloğu
Dağıtım bloğu, çift kademeli pompa tarafından sağlanan yağın, akış yönünün kontrolü için kullanılmaktadır.
Dağıtım bloğu üzerinde Selenoid valf, Emniyet valfi (maksimum basınç valfi), Basınç Transduseri, Yüksek debili düşük basınçlı dişli pompa ve Yüksek basınçlı radyal piston pompası bulunmaktadır.
Yük Hücresi
Yükleme Gövdesinde, yüksek hassasiyetli yük ölçümleri alabilmek için 15 kN ve 250 kN yüksek kaliteli Yük Hücreleri kullanılmaktadır.
Bu özellik, çok düşük numuneler için bile yüksek hassasiyet sağlar. (2,5 kN ile 250 kN'de Sınıf 1)
Yağ Tankı
Yağ tankı, deney esnasında hidrolik sistemin doldurulması ve pistonun itilmesi için yeterli yağ içermektedir.
Yağ Seviyesi ve Sıcaklığı, yağ tankının üzerinde mevcut olan göstergeden görülebilmektedir.
Tank, 25 L kapasiteye sahiptir. 46 numara hidrolik motor yağı kullanılmalıdır.
Dijital Veri Toplama ve Kontrol Sistemi
Ünite, makineyi kontrol etmek ve yük hücrelerinden yada basınç transduserlerinden gelen verileri işlemek için tasarlanmıştır.
Tüm işlemler, LCD ekran ve fonksiyon tuşlarından oluşan ön panelden kontrol edilmektedir.
Ünite, kolay kullanımlı bir Menü’ye sahiptir.
Dijital grafik ekranlı ünitede yükleme hızı ve yük değerleri izlenebilmektedir.
Dijital grafik ekran gerçek zamanlı "Yük & Zaman" grafiği çizebilmektedir.
Yazılım
Programa, firma, laboratuvar ve numune bilgileri girilebilmektedir.
"Yük & Zaman" grafiği, test raporları ve örnek raporlar alınabilmektedir.
Ana Özellikler
Cihaz, yukarıda yazılan tüm EN, ASTM ve BS standartlarına ve aynı zamanda operatörün güvenliği ve sağlığı açısından CE normlarına da uygun olarak üretilmektedir.
Basma ve Eğilme Jigleri, ara mesafe parçaları ve de takılıp çıkarılabilen şeffaf ön ve arka kapılar (fabrikada monte edilmelidir) ayrıca sipariş edilmelidir.
Otomatik Çimento Eğilme/Basma Test Presi, deneyimsiz operatörlerin bile kullanabilmesine olanak tanır.
Yapılması gereken işlemler oldukça basit olup, aşağıdaki gibidir;
- Test parametrelerinin ayarlanması, hız oranı dahil
- Basma veya Eğilme gövdesinin valf kullanılarak seçilmesi
- Gövdenin kapasitesinin seçilmesi (gerekli yük hücresinin kalibrasyon değerlerini çağırmak için)
- Yük Hücresi sivicini kullanarak gövdeyi eğilme yada basma kısmına almak (yukarı/aşağı)
- Kontrol ünitesindeki BAŞLAT düğmesine basılması
- Cihaz otomatik olarak hızlı yaklaşımı başlatır; cihazın yük kapasitesinin %1'inden sonra test hızını değiştirir ve numune kırıldığında otomatik olarak durur ve başlangıç durumuna döner.
- Deney sonucu ve deney parametrelerinin otomatik olarak kaydedilmesi
İki kolonlu Yükleme Gövdesi,
Otomatik Hidrolik Güç Ünitesi,
Dijital Veri Toplama ve Kontrol Sistemi,
Üst Plaka (oynarbaşlıklı),
Alt Plaka,
Aşırı yüklemeyi önlemek için Maksimum Basınç Valfleri,
Piston hareket mesafesini sınırlayan Limit Anahtarı,
Yazılım ve Ethernet Kablosu.
Çimento Eğilme & Basma Yükleme Gövdesi
Yükleme Gövdesinde, yüksek hassasiyetli yük ölçümleri alabilmek için 15 kN ve 250 kN yüksek kaliteli Yük Hücreleri kullanılmaktadır.
Tüm gövdeler ∅ 165 mm plakalara sahiptir ve uygun Eğilme yada Basma Jigleri ile birlikte kullanılmalıdır.
Üst Plakalar
Yüksek kaliteli çelikten imal edilen Üst Plakalar sertleştirilmiş (53 HRC den fazla), düzleştirilmiştir.
Basınç Plakaları ve İlâve Başlıkların Yüzey Pürüzlülük Değeri 3,2 um'dir.
Ara Mesafe Parçaları
Çerçevelerin modüler tasarımı sayesinde, uygun boyut, yük ve hıza sahip herhangi bir numune, plakalar arasındaki mesafe azaltılarak her iki kısımda da test edilebilmektedir.
Yükleme Silindiri Parçaları & Limit Anahtarı
Yükleme Gövdelerinde tek yönlü hareket eden bir piston mevcuttur. Piston çapları cihazın kapasitesine göre değişiklik göstermektedir.
Maksimum piston hareket mesafesi 50 mm’dir. Aşırı yüklemeye karşı Cihazda Piston hareket mesafesini sınırlayan Limit Anahtarı mevcuttur.
HİDROLİK GÜÇ ÜNİTESİ VE DİJİTAL VERİ TOPLAMA & KONTROL SİSTEMİ
Hidrolik Güç Ünitesi
Otomatik Hidrolik Güç Ünitesi, çift kademeli pompaya sahiptir.
Dijital Okuma Ünitesi tarafından kontrol edilerek, yükleme gövdesinde gerekli basıncın sağlanması için yağı, pistona kontrollü bir şekilde aktarmak üzere dizayn edilmiştir.
Oldukça sessiz olan Güç Ünitesi, 0,05 ile 2.4 kN/sn arasında ±5% hassasiyetle yükleme yapabilmektedir.
Hızlı Yükleme Pompası ve Aşırıyı yüklemeyi önlemek için Emniyet valfi (maksimum basınç valfi) cihaz ile birlikte standart olarak verilmektedir.
Çift Kademeli Pompa
Çift Kademeli Pompa iki gruptan meydana gelmektedir.
- Yüksek debili düşük basınçlı dişli pompa
- Yüksek basınçlı radyal piston pompası
Yüksek basınçlı radyal piston pompası test için gerekli olan yüksek basınçlı yağı sağlamaktadır.
Hızlı yükleme pompası sayesinde Cihaz, otomatik olarak hızlı bir şekilde yükleme yapmaya başlar, numune üst plakaya temas ettiğinde hızlı yaklaşım sona erer ve kullanıcı tarafından seçilen hızda yükleme devam eder ve numune kırıldığında otomatik olarak durur. Bu da kullanıcının kısa zamanda birçok deney yapabilmesine olanak sağlamaktadır.
Motor
Motor inventörü tarafından kontrol edilen AC motor, Çift kademeli pompayı çalıştırmaktadır. Yağ akışındaki değişim, motorun dönüş hızının değişmesi ile gerçekleştirilir.
Sistemin maksimum çalışma basıncı 400 bar’dır.
Dağıtım Bloğu
Dağıtım bloğu, çift kademeli pompa tarafından sağlanan yağın, akış yönünün kontrolü için kullanılmaktadır.
Dağıtım bloğu üzerinde Selenoid valf, Emniyet valfi (maksimum basınç valfi), Basınç Transduseri, Yüksek debili düşük basınçlı dişli pompa ve Yüksek basınçlı radyal piston pompası bulunmaktadır.
Yük Hücresi
Yükleme Gövdesinde, yüksek hassasiyetli yük ölçümleri alabilmek için 15 kN ve 250 kN yüksek kaliteli Yük Hücreleri kullanılmaktadır.
Bu özellik, çok düşük numuneler için bile yüksek hassasiyet sağlar. (2,5 kN ile 250 kN'de Sınıf 1)
Yağ Tankı
Yağ tankı, deney esnasında hidrolik sistemin doldurulması ve pistonun itilmesi için yeterli yağ içermektedir.
Yağ Seviyesi ve Sıcaklığı, yağ tankının üzerinde mevcut olan göstergeden görülebilmektedir.
Tank, 25 L kapasiteye sahiptir. 46 numara hidrolik motor yağı kullanılmalıdır.
Dijital Veri Toplama ve Kontrol Sistemi
Ünite, makineyi kontrol etmek ve yük hücrelerinden yada basınç transduserlerinden gelen verileri işlemek için tasarlanmıştır.
Tüm işlemler, LCD ekran ve fonksiyon tuşlarından oluşan ön panelden kontrol edilmektedir.
Ünite, kolay kullanımlı bir Menü’ye sahiptir.
Dijital grafik ekranlı ünitede yükleme hızı ve yük değerleri izlenebilmektedir.
Dijital grafik ekran gerçek zamanlı "Yük & Zaman" grafiği çizebilmektedir.
Yazılım
Programa, firma, laboratuvar ve numune bilgileri girilebilmektedir.
"Yük & Zaman" grafiği, test raporları ve örnek raporlar alınabilmektedir.
Ana Özellikler
- Piston çapına bağlı olarak, 0,05 kN/sn ile 2,4 kN/sn arasında yükleme hızı kontrolü,
- 2 gövdeyi kontrol edebilme (opsiyonel),
- Yük kontrollü ile test yapabilme,
- Test grafiğini gerçek zamanlı olarak görüntüleme,
- Farklı çerçeve yük hücreleri için Analog Kanallar,
- Her kanal için saniyede 10 veri örnekleme hızı
- Bilgisayar arayüzü için RS-232 seri port bağlantısı
- LCD ekran
- Çoklu dil desteği (İngilizce ve Türkçe)
- 2 farklı birim sistem seçimi; SI ve Metrik
- Gerçek zamanlı saat ve tarih
- Test kontrolü ve test raporlarının yazdırılmasını sağlayan ücretsiz Yazılım.
- Aşırı yüklemeyi önlemek için Maksimum Basınç Valfleri,
- Piston hareket mesafesini sınırlayan Limit Anahtarı,
- Acil Stop Butonu,
- Yazılım kontrollü maksimum yük sınırlaması
EN 196-1, 459-2, 1015-11, 13454-2, EN ISO 679, ASTM C109, C348, C349, BS 3892-1, 4551-1
