Direkt Kesme Test Cihazı
Direkt Kesme Test Cihazı, zemin malzemesinin direkt kesmede konsolide edilmiş drenaj kesme mukavemetini ölçmektedir. Otomatik Direkt Kesme Test Cihazı servo motorludur ve hassas okumalar almak için ölçüm sensörleri elektronik olarak dijital okuma ünitesine bağlanmıştır. Taşıma grubu yük askısı ve standart olarak entegre edilmiş 9: 1, 10: 1 ve 11: 1 kollu yükleme cihazı ile birlikte verilmektedir. Kesme kutusu düzeneğindeki dikey yükü yükseltmek için kullanılan yükleme kolu 50 kg'a kadar ağırlık alabilmektedir. Numune üzerindeki toplam yük 5 kN'ye kadar ulaşabilmektedir.
Cihaz, yüksek çözünürlüklü servo motor ve dişli kutusu grubu tarafından çalıştırılmaktadır. Hız aralığı, 0.00001 ila 9.9999 mm/dakika’dır. 5 kN Yük Hücresi yük ölçümleri için kullanılmaktadır. 10 x 0.002 mm ve 25 x 0.001 mm hassasiyetli uzama sensörleri sırasıyla dikey ve yatay uzama ölçümleri için kullanılmaktadır. Yer değiştirme limitleri limit siviç tarafından kontrol edilmektedir.
Cihaz, Kesme Kutuları ile 60 mm ve 100 mm kare, ∅ 60 mm yuvarlak, ∅ 100 mm yuvarlak ve ∅ 2,5” yuvarlak numuneleri test edebilmektedir. Kesme Kutusu Takımı 1 adet Kesme Kutusu, Yükleme Başlığı, Oluklu Taban Plakası, 2 adet Poroz Taş, 1 adet Düz Izgara Plaka, 2 adet Delikli Izgara Plaka ve özel bilgisayar yazılımı ile birlikte verilmektedir. 50 kg Ağırlık Seti, Cihaz ile birlikte verilmektedir.

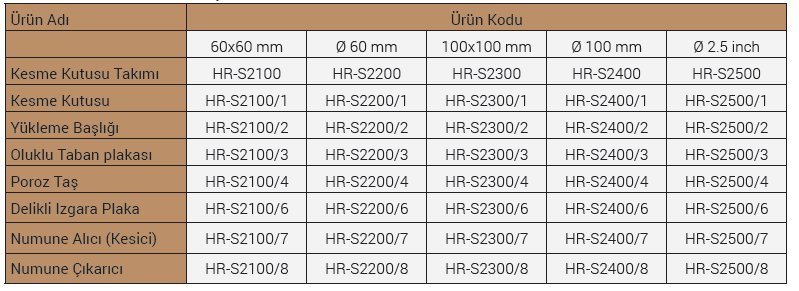

Kesme Kutusu Takımı, Numune Alıcı (Kesici) ve Numune Çıkarıcı numune boyutuna göre ayrıca sipariş edilmelidir.
TFT Grafik Ekranlı Otomatik Kontrol ve Veri Toplama Ünitesi
Dijital grafik ekranda, yük-deplasman veya gerilim-deplasman grafikleri gerçek zamanlı olarak görüntülenir. Hem maksimum kesme gerilimi, hem de kalıntı kesme gerilimi, yazılım tarafından hesaplanır.
En az üç deney sonrası, mohr dairelerine en uygun teğet yardımı ile, kohezyon değeri “c” ve kesme direnci açısı ”φ” yazılım tarafından hesaplanır.
Cihaz, yüksek çözünürlüklü servo motor ve dişli kutusu grubu tarafından çalıştırılmaktadır. Hız aralığı, 0.00001 ila 9.9999 mm/dakika’dır. 5 kN Yük Hücresi yük ölçümleri için kullanılmaktadır. 10 x 0.002 mm ve 25 x 0.001 mm hassasiyetli uzama sensörleri sırasıyla dikey ve yatay uzama ölçümleri için kullanılmaktadır. Yer değiştirme limitleri limit siviç tarafından kontrol edilmektedir.
Cihaz, Kesme Kutuları ile 60 mm ve 100 mm kare, ∅ 60 mm yuvarlak, ∅ 100 mm yuvarlak ve ∅ 2,5” yuvarlak numuneleri test edebilmektedir. Kesme Kutusu Takımı 1 adet Kesme Kutusu, Yükleme Başlığı, Oluklu Taban Plakası, 2 adet Poroz Taş, 1 adet Düz Izgara Plaka, 2 adet Delikli Izgara Plaka ve özel bilgisayar yazılımı ile birlikte verilmektedir. 50 kg Ağırlık Seti, Cihaz ile birlikte verilmektedir.
Kesme Kutusu Takımı, Numune Alıcı (Kesici) ve Numune Çıkarıcı numune boyutuna göre ayrıca sipariş edilmelidir.
TFT Grafik Ekranlı Otomatik Kontrol ve Veri Toplama Ünitesi
Dijital grafik ekranda, yük-deplasman veya gerilim-deplasman grafikleri gerçek zamanlı olarak görüntülenir. Hem maksimum kesme gerilimi, hem de kalıntı kesme gerilimi, yazılım tarafından hesaplanır.
En az üç deney sonrası, mohr dairelerine en uygun teğet yardımı ile, kohezyon değeri “c” ve kesme direnci açısı ”φ” yazılım tarafından hesaplanır.
ASTM D3080; BS 1377:7; AASHTO T236, CEN-ISO/TS 17892-10
