Elektromekanik Eğilme-Basma Test Cihazı
Elektromekanik Eğilme-Basma Test Cihazı çeşitli tipteki malzemelerin Eğilme-Basma testlerini yapabilmektedir.
50 kN veya 100 kN kapasiteli olarak üretilmektedir.
Cihaz Elektromekanik bir motor ile çalışmaktadır.
Piston hareketi, pistonun üst ve alt kısmına yerleştirilmiş olan 2 adet siviç ile sınırlandırılmıştır.
Elektromekanik Eğilme-Basma Test Cihazı aşağıdaki parçalardan oluşmaktadır;
Yükleme Çerçevesi
Yükleme Çerçevesi, iki kolonlu rijit gövde, döküm alt tabla ve Yük hücresini ve aksesuarları tutmak için çelik bir köprüden oluşmaktadır.
Dikey açıklık üst plaka yardımıyla ayarlanabilmektedir.
Kolonlar arası mesafe 1 metreye kadar ayarlanabilmektedir.
Dijital Grafik Ekranlı Okuma Ünitesi
Cihaz bilgisayar üzerinden veya kontrol ünitesi üzerinden otomatik yada manuel olarak kontrol edilebilmektedir.
Yük/gerilim değerleri Bilgisayardan yada LCD Grafik Ekranlı Okuma Ünitesinden okunabilmektedir.
Yük & Zaman Grafiği test esnasında LCD ekranda görülebilmektedir.
Numune kırıldıktan sonra test verileri bilgisayara kaydedilebilmektedir.
Yükleme hızı 0,05 ile 2.4 kN/sn arasında ayarlanabilmektedir.
Yazılım
Cihaz herhangi bir bilgisayara Ethernet kablosu ile bağlanabilmektedir.
Yazılım sayesinde Farklı kullanıcı ve numune verileri kaydedilebilmektedir ve test raporları yazdırılabilmektedir.
HİRA Basma-Eğilme Yazılımı cihaz ile birlikte ücretsiz olarak verilmektedir.
EĞİLME TEST AKSESUARLARI

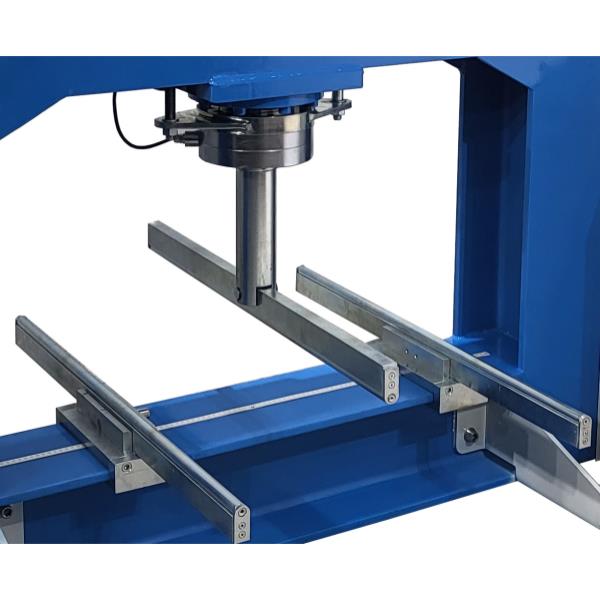

Kiriş Eğilme Aparatı
Kiriş Eğilme Aparatı, 100 yada 150 mm Beton Kirişlerin 3 yada 4 nokta eğilme testleri için kullanılmaktadır.
Set Ø38 x 160 mm uzunlukta 2 adet üst ve 2 adet alt mesnetten oluşmaktadır.
Alt mesnetler arası açıklık 100 mm ve 800 mm arasında, Üst mesnetler arası açıklık 100 mm veya 150 mm’ye ayarlanabilmektedir.
3 nokta testleri için, üst mesnetlerden birisi çıkarılır, diğer mesnet ise merkeze monte edilir.
Bordür Eğilme Aparatı
Bordür Eğilme Aparatı, Beton Bordürlerin eğilme testleri için kullanılmaktadır.
Set Ø 20 x 620 mm uzunlukta 2 adet alt mesnet ve 1 adet Ø 40 mm oynar başlıklı üst yükleme pistonundan oluşmaktadır.
Alt mesnetler arası açıklık 100 mm ve 800 mm arasında ayarlanabilmektedir.
Beton Doğal Taş Bordür, Beton Terrazo Karo, Zemin Döşemesi için Beton Kaplama Plâka, Doğal Taş Kaplama Eğilme Aparatı
Bu aparat, Beton Doğal Taş Bordür, Beton Terrazo Karo, Zemin Döşemesi için Beton Kaplama Plâka, Doğal Taş Kaplamalarının eğilme testleri için kullanılmaktadır.
Set Ø 20 x 620 mm uzunlukta 2 adet alt mesnet ve 1 adet Ø 20x 620 mm üst mesnetten oluşmaktadır.
Alt mesnetler arası açıklık 100 mm ve 800 mm arasında ayarlanabilmektedir.
Parke Yarma Aparatı
Parke Yarma Aparatı, 60-100 mm yüksekliğinde, 220 mm uzunluğundaki beton parke taşı yarmada çekme dayanımı deneyi için kullanılmaktadır.
Küp Yarma Aparatı
Küp Yarma Aparatı, 150 mm beton küp numunelerinin yarmada çekme dayanımı deneyi için kullanılmaktadır.
Silindir Yarma Aparatı
Silindir Yarma Aparatı, Ø150x300 mm ve Ø160x320 mm beton silindir numunelerinin yarmada çekme dayanımı deneyi için kullanılmaktadır.
ÇİMENTO BASMA & EĞİLME TEST AKSESUARLARI

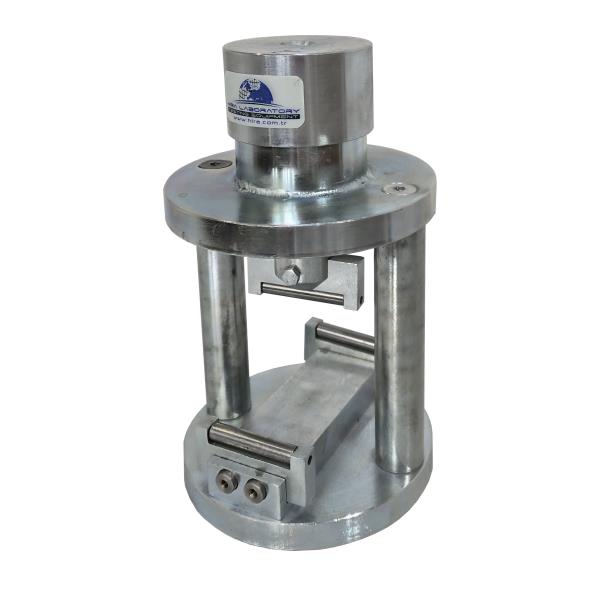

Çimento Eğilme Jigi( 40x40x160 mm)
40x40x160 mm Çimento numunelerinin eğilme dayanımı deneyi için kullanılmaktadır.

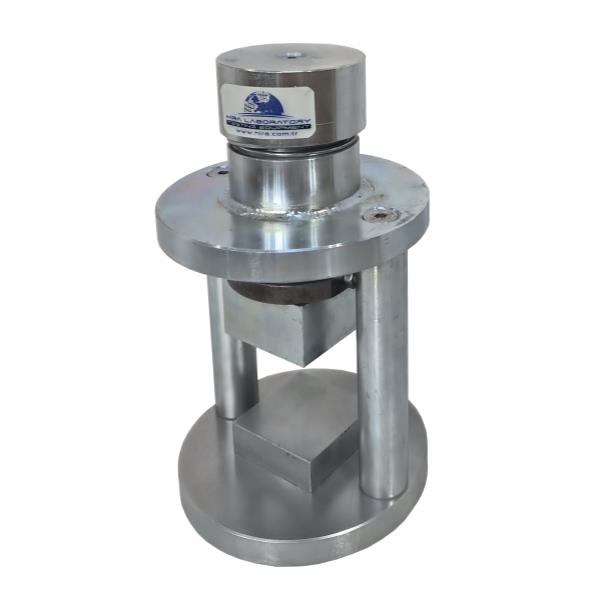

Çimento Basma Jigi (40x40x40 mm)
40x40x160 mm Çimento numunelerinin basma dayanımı deneyi için kullanılmaktadır.
Çimento Basma Jigi (50x50x50 mm)
50x50x50 mm Çimento numunelerinin basma dayanımı deneyi için kullanılmaktadır.
Çimento Basma Jigi (70,7 mm)
70,7 mm Çimento numunelerinin basma dayanımı deneyi için kullanılmaktadır.
