Manuel Direkt Kesme Test Cihazı
Manuel Direkt Kesme Test Cihazı, zemin malzemesinin direkt kesmede konsolide edilmiş drenaj kesme mukavemetini ölçmektedir. Direkt Kesme Test Cihazı servo motorludur. Taşıma grubu yük askısı ve standart olarak entegre edilmiş 9: 1, 10: 1 ve 11: 1 kollu yükleme cihazı ile birlikte verilmektedir. Kesme kutusu düzeneğindeki dikey yükü yükseltmek için kullanılan yükleme kolu 50 kg'a kadar ağırlık alabilmektedir. Numune üzerindeki toplam yük 5 kN'ye kadar ulaşabilmektedir.
Cihaz, yüksek çözünürlüklü servo motor ve dişli kutusu grubu tarafından çalıştırılmaktadır. Hız aralığı, 0.00001 ila 9.9999 mm/dakika’dır. Hız kontrolü cihazın üzerindeki ekrandan yapılabilmektedir.
5 kN Yük Halkası yük ölçümleri için kullanılmaktadır. 10 x 0.01 mm ve 30 x 0.01 mm hassasiyetli Analog Komparatör Saatleri sırasıyla dikey ve yatay uzama ölçümleri için kullanılmaktadır. Yer değiştirme limitleri limit siviç tarafından kontrol edilmektedir.

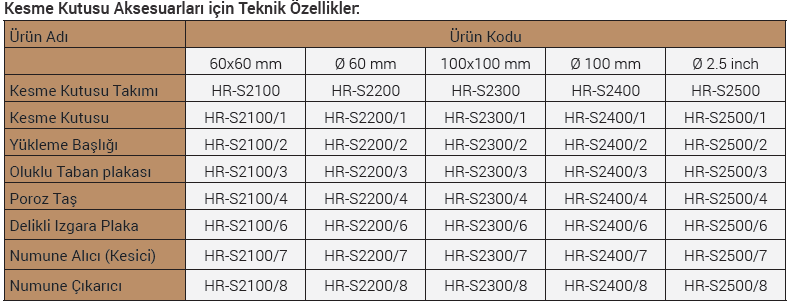

Cihaz, Kesme Kutuları ile 60 mm ve 100 mm kare, ∅ 60 mm yuvarlak, ∅ 100 mm yuvarlak ve ∅ 2,5” yuvarlak numuneleri test edebilmektedir. Kesme Kutusu Takımı 1 adet Kesme Kutusu, Yükleme Başlığı, Oluklu Taban Plakası, 2 adet Poroz Taş, 1 adet Düz Izgara Plaka, 2 adet Delikli Izgara Plaka ve özel bilgisayar yazılımı ile birlikte verilmektedir. 50 kg Ağırlık Seti, Cihaz ile birlikte verilmektedir.
Kesme Kutusu Takımı, Numune Alıcı (Kesici) ve Numune Çıkarıcı numune boyutuna göre ayrıca sipariş edilmelidir.
Cihaz, yüksek çözünürlüklü servo motor ve dişli kutusu grubu tarafından çalıştırılmaktadır. Hız aralığı, 0.00001 ila 9.9999 mm/dakika’dır. Hız kontrolü cihazın üzerindeki ekrandan yapılabilmektedir.
5 kN Yük Halkası yük ölçümleri için kullanılmaktadır. 10 x 0.01 mm ve 30 x 0.01 mm hassasiyetli Analog Komparatör Saatleri sırasıyla dikey ve yatay uzama ölçümleri için kullanılmaktadır. Yer değiştirme limitleri limit siviç tarafından kontrol edilmektedir.
Cihaz, Kesme Kutuları ile 60 mm ve 100 mm kare, ∅ 60 mm yuvarlak, ∅ 100 mm yuvarlak ve ∅ 2,5” yuvarlak numuneleri test edebilmektedir. Kesme Kutusu Takımı 1 adet Kesme Kutusu, Yükleme Başlığı, Oluklu Taban Plakası, 2 adet Poroz Taş, 1 adet Düz Izgara Plaka, 2 adet Delikli Izgara Plaka ve özel bilgisayar yazılımı ile birlikte verilmektedir. 50 kg Ağırlık Seti, Cihaz ile birlikte verilmektedir.
Kesme Kutusu Takımı, Numune Alıcı (Kesici) ve Numune Çıkarıcı numune boyutuna göre ayrıca sipariş edilmelidir.
ASTM D3080; BS 1377:7; AASHTO T236, CEN-ISO/TS 17892-10
