Tek Eksenli Serbest Basınç Test Cihazı
Tek Eksenli Serbest Basınç Test Cihazı, yanal desteğe ihtiyaç duymayan bir zemin numunesinin eksenel yük altında gösterdiği davranışı incelemek amacıyla Tek Eksenli Serbest Basınç testlerini yapmak için tasarlanmıştır.
Bu deney sonucunda kohezyonlu zeminlerin serbest basınç mukavemeti (qu) değeri ve drenajsız kayma mukavemeti (cu) değeri elde edilir.
Cihaz, sağlam ve dayanıklı iki kolonlu bir gövdeden ve elektromekanik olarak yüksekliği ayarlanabilen üst kirişten oluşmaktadır.

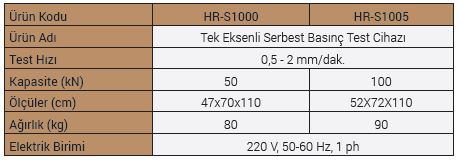

50 kN ve 100 kN kapasiteli iki modeli mevcuttur.
Test hızı 0,5 mm/dakika ila 2 mm/dak arasında ayarlanabilmektedir.
Yükleme plakasının hız ayarı, dijital okuma ünitesinden kontrol edilmektedir.
Güvenlik için, alt plakanın yukarı ve aşağı hareketi, devre kesme anahtarı ile sınırlandırılmıştır.
Ölçüm sistemi, stabilite değerlerini okuyabilmek için üst kirişe bağlanmış gövde kapasitesine bağlı olarak 50 kN yada 100 kN kapasiteli Yük Hücresi ve 25 mm Uzama Sensöründen oluşmaktadır.
LCD Tek Eksenli Kontrol Ünitesi, gövde kapasitesine bağlı olarak 50 kN yada 100 kN kapasiteli Yük Hücresi, 25 x 0.01 mm Uzama Sensörü, Tek Eksenli Testleri için Oynar Başlıklı Basınç Plakaları ile birlikte verilmektedir.
Bu deney sonucunda kohezyonlu zeminlerin serbest basınç mukavemeti (qu) değeri ve drenajsız kayma mukavemeti (cu) değeri elde edilir.
Cihaz, sağlam ve dayanıklı iki kolonlu bir gövdeden ve elektromekanik olarak yüksekliği ayarlanabilen üst kirişten oluşmaktadır.
50 kN ve 100 kN kapasiteli iki modeli mevcuttur.
Test hızı 0,5 mm/dakika ila 2 mm/dak arasında ayarlanabilmektedir.
Yükleme plakasının hız ayarı, dijital okuma ünitesinden kontrol edilmektedir.
Güvenlik için, alt plakanın yukarı ve aşağı hareketi, devre kesme anahtarı ile sınırlandırılmıştır.
Ölçüm sistemi, stabilite değerlerini okuyabilmek için üst kirişe bağlanmış gövde kapasitesine bağlı olarak 50 kN yada 100 kN kapasiteli Yük Hücresi ve 25 mm Uzama Sensöründen oluşmaktadır.
LCD Tek Eksenli Kontrol Ünitesi, gövde kapasitesine bağlı olarak 50 kN yada 100 kN kapasiteli Yük Hücresi, 25 x 0.01 mm Uzama Sensörü, Tek Eksenli Testleri için Oynar Başlıklı Basınç Plakaları ile birlikte verilmektedir.
ASTM D2166, ASTM D1663, AASHTO T208
